螺栓与螺母联合作用下的紧固力分布规律

螺栓与螺母联合作用下的紧固力分布规律

螺栓与螺母作为机械连接中最常见的紧固件，其联合作用的力学分布直接影响连接的稳定性和可靠性。通过研究螺栓与螺母的紧固力分布规律，特别是螺纹啮合处的载荷集中现象，可以优化连接设计，提高机械系统的整体性能。本文将系统分析螺栓与螺母联合作用下的力学特性，明确载荷集中产生的根源，并提出优化设计的标准化方案。

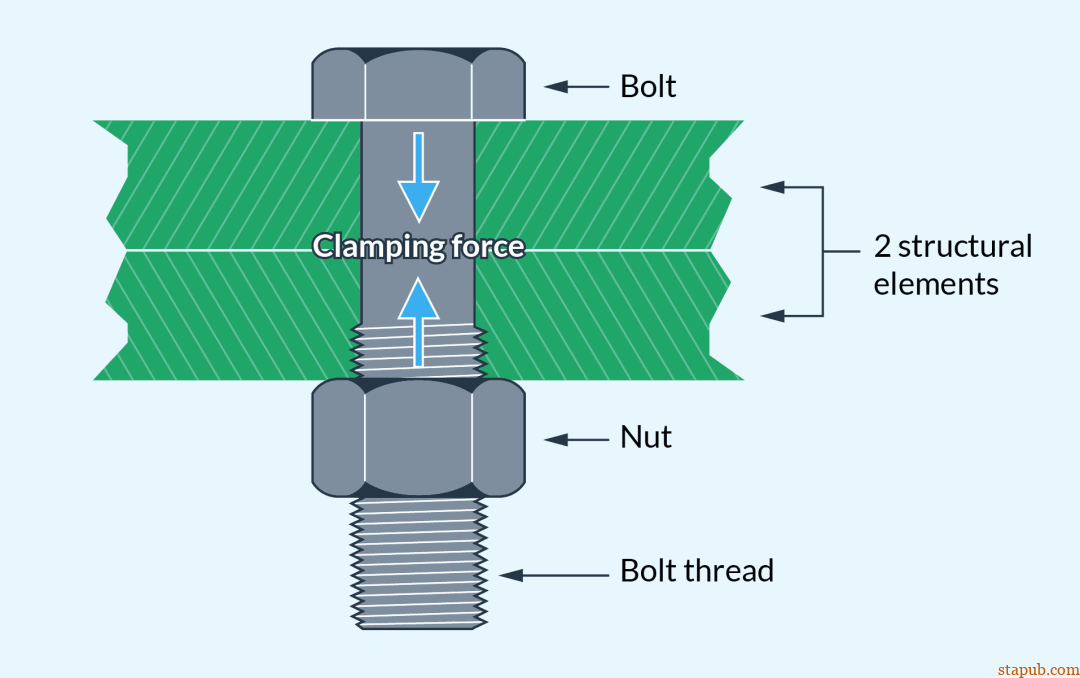

1. 螺栓与螺母联合作用下的紧固力学原理

螺栓与螺母的连接是一种复杂的弹性力学问题，主要涉及以下几个方面：

• 预紧力的传递：预紧力通过螺栓轴向压缩连接件，产生界面摩擦力，提供连接的稳定性。
• 螺纹啮合的载荷分布：螺栓与螺母的啮合区域承受大部分轴向载荷，其中螺纹牙齿间的载荷分布并非均匀。
• 弹性变形的协同作用：螺栓和螺母在加载过程中产生的弹性变形影响螺纹载荷的分布。

2. 螺纹处载荷集中的分布规律

2.1 载荷集中现象

研究表明，在螺纹啮合区域，靠近螺栓头部或螺母第一圈螺纹的牙齿承受了大部分的载荷。这种现象被称为载荷集中效应，其主要原因包括：

• 螺纹的刚度差异：靠近螺栓头部或螺母的螺纹刚度较大，导致载荷优先分配到此处。
• 制造误差：螺纹加工中的几何误差会进一步加剧载荷集中现象。

2.2 载荷分布规律的标准化依据

• 根据VDI 2230 Part 1，螺纹载荷集中系数（ϕ）用于描述载荷在螺纹间的分布不均性，通常第一圈螺纹承载总载荷的30-40%。
• ISO 898-1:2013提供了高强度螺栓受力分布的规范，明确了在不同材料和螺纹形式下的载荷集中趋势。

3. 优化设计方案

3.1 优化螺纹几何设计

• 螺纹根部圆角过渡：根据ISO 68-1:2022，采用圆角过渡设计能够显著降低应力集中。
• 啮合长度优化：增大螺纹的有效啮合长度可以降低载荷集中程度，提高整体承载能力。

3.2 增加螺栓与螺母的弹性匹配性

• 材料选择匹配：螺栓与螺母的材料弹性模量应尽可能接近，以实现载荷的均匀分配。根据ISO 3506-1:2020，对于高强度不锈钢螺栓，应选择与其相容的螺母材料。
• 弹性垫片应用：在高振动环境中，加入弹性垫片能够缓解螺纹载荷集中。

3.3 提高加工精度与表面处理

• 精密加工：按照ISO 1502:1996 的螺纹公差标准，提高螺纹的加工精度可有效减少几何误差导致的载荷集中。
• 表面强化：通过喷丸或涂层处理改善螺纹表面性能，增强抗疲劳能力。

4. 校核方法及其应用

4.1 载荷分布校核

利用有限元分析（FEA）工具模拟螺纹啮合区域的载荷分布，按照VDI 2230 Part 1 的标准计算载荷集中系数，确保其在合理范围内。

4.2 疲劳寿命校核

根据ISO 1099:2016，结合螺纹的实际载荷分布进行疲劳寿命分析，避免因载荷集中导致的疲劳失效。

螺栓与螺母在协同作用下的紧固力分布受螺纹几何特性、材料弹性模量以及加工误差的共同影响。通过优化螺纹设计、匹配材料性能、提高加工精度并进行表面处理，可显著降低载荷集中效应，提升连接的可靠性和寿命。遵循VDI 2230 Part 1 和ISO 898-1:2013 的标准化方法进行设计和校核，是确保机械连接性能的重要保障。

通过系统化的研究和优化方案，机械连接的可靠性和使用寿命得以进一步提高，为各类高强度连接场景提供了坚实的理论与实践依据。
