内存条的构造、原理及性能参数

创作时间:
作者:
@小白创作中心

内存条的构造、原理及性能参数

引用
CSDN
1.
https://m.blog.csdn.net/jjmhx/article/details/145274427

内存条是电脑中用来暂时存储和访问数据的部件。它就像是一个“飞毛腿快递小哥”,快速、准确地把数据从大仓库“硬盘”送到用户"CPU"手中。假如没有内存,就算CPU跑冒烟,电脑也快不起来。现在的内存条,容量普遍比较大,动不动十好几G,所以被诅咒的时候少了。想当年,在那个256MB、512MB的年代,打开个大一点儿的程序经常会卡得你痛不欲生。今天就说说内存条的构造和原理。

一、内存条的构造

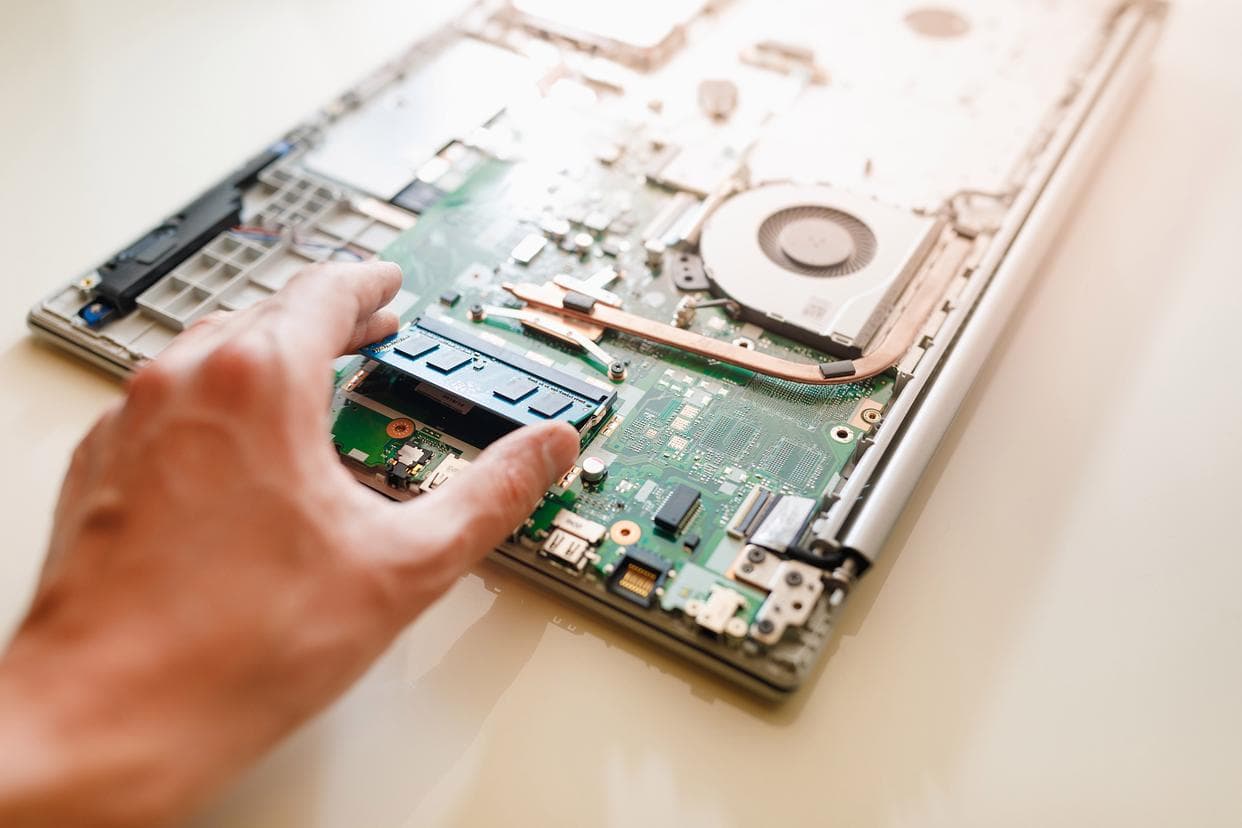

1.1 外观结构

1.1.1 芯片:大脑

内存条的核心就是存储芯片(Chip),也就是我们常说的“内存颗粒”,它们是真正保存数据的地方。

内存条的性能、速度和容量都是由内存芯片决定的。

这些芯片一般采用TSOP(Thin Small Outline Package,薄型小尺寸封装)或BGA(Ball Grid Array,球栅阵列)封装,不同封装的内存条在性能和安装方式上也有所不同。

每个芯片内部包含多个Bank(存储单元),每个Bank又细分为许多Row(行)和Column(列),形成二维矩阵式的排列方式。

1.1.2 PCB板:骨架

PCB板(印制电路板,Printed Circuit Board)就是内存条的电路板,像“骨架”一样承载所有组件,并连接着各个芯片,确保数据能够在芯片之间流畅传输。

PCB板多数都是绿色的,也就是复合树脂板,采用了多层设计,一般为四层或六层。

PCB板上布满了错综复杂的线路和元件,这些线路和元件的设计都经过精心计算,以确保数据传输的准确性和稳定性。

1.1.3 金手指:接口

金手指,就是内存条边上一排金色手指形的触点,直接与主板上的插槽连接。金手指一般采用镀金工艺,以提高导电性能和抗氧化能力。

当内存条插入主板插槽时,金手指与插槽内的触点紧密接触,实现数据的传输和交换。

1.1.4 电容电阻:稳压、稳流

在内存条上有许多附加的电容和电阻,采用的是贴片元件,以C代表电容,R代表电阻。

电容作为电源滤波器,能够稳定内存模块的电压和电流。一般来说,电容越大,则内存模块的电压波动越小,内存稳定性就会更好。但是,电容越大也会导致内存访问时延加大,降低内存条带宽。

电阻主要起限流和稳压作用。当内存条工作时,电流会在电路中产生波动,这时电阻就能够限制电流的大小,避免电路中的元器件受到过大的冲击而损坏。同时,电阻还能稳定电压,确保内存条在稳定的工作环境下运行。

1.1.5 防呆缺口:防错

防呆缺口就是防止内存条插反的小缺口,有了它,插反了插不进去。

1.2 内部层次结构

内存条内部遵循着严格的分层架构:Channel(内存通道) -> DIMM(内存条) -> Rank(面) -> Chip(内存颗粒) -> Bank(颗粒层) -> Cell(存储单元,row/column由行列两个数值决定)

这一序列反映了从宏观到微观的数据组织形式,具体说明如下:

  • Channel(内存通道):指的是CPU与内存之间的数据传输通道(参见《跑道加一条,速度翻一倍:内存通道的提速秘密》);

  • DIMM(内存条):代表物理内存条本身;

  • Rank(面):表示内存条的两个面,即正面、反面,两面都分布有存储芯片;

  • Chip(内存颗粒):即前文提到的存储芯片;

  • Bank(颗粒层):是每个芯片内部分割出来的逻辑分区,它是分片的;

  • Cell(存储单元):最后到达的具体存储单元,由行列地址定位。

二、内存条的工作原理

内存条的工作原理,简单来说,就是把数据从一个地方“搬”到另一个地方。但这个“搬”的过程,可远比我们想象中的复杂得多。

2.1 数据的“搬家”过程

当你打开一个程序或文件时,数据会从硬盘这个“大仓库”里被读取出来,然后通过内存条这个“中转站”被传输到CPU这个“处理中心”进行处理。处理完成后,数据再被传回内存条或硬盘进行存储。在这个过程中,内存条就像是一个“高速通道”,让数据能够迅速地在硬盘、CPU之间传输。

2.2 内存的“寻址”机制

要想让数据在内存条里“找到家”,就得靠内存的“寻址”机制。每个存储在内存条里的数据都有一个唯一的地址,就像是我们每个人的身份证号码一样。

当CPU需要访问某个数据时,会通过地址总线把数据的地址发送给内存控制器(Memory Controller),后者会通过内部的“寻址电路”找到对应的数据,然后通过数据总线把数据发送给CPU。

具体的寻址过程是,内存控制器根据地址将命令转发给相应的DIMM。接着,DIMM内部的Rank会选择合适的Chip,进而激活对应的Bank,最终完成对特定Row和Column组合所指向的Cell(存储单元)的操作。

为了准确无误地找到所需信息,内存采用了复杂的寻址机制:

  • Rank选择:通过寻址信号确定哪个面;

  • Bank地址:BA0-BAx决定具体在哪一层;

  • 行选(RAS#):表示接收的是行地址;

  • 列选(CAS#):表示接收的是列地址;

  • 地址线A0-Ax:用于指定确切的行列坐标;

  • 数据总线DQ0-DQ63:负责实际的数据传输,一次最多可携带64bit的数据量。

需要注意的是,由于电脑的内存条都是用电容来存储数据,而电容存在漏电现象,为了保持数据完整性,必须定期进行刷新操作(也就是要给电容充电)。

2.3 内存的“读写”操作

内存的“读写”操作,就像是我们在图书馆里借书和还书一样。当我们需要读取某个数据时,内存条就会像图书馆管理员一样,根据我们提供的地址找到对应的数据并“借”给我们(读取操作)。当我们处理完数据后,再把数据“还”给内存条(写入操作)。内存的读写速度非常快,一般都是以纳秒(ns)为单位来衡量的。

三、内存条的性能参数

了解了内存条的构造和工作原理后,我们再来看看它的性能参数。这些参数就像是内存条的“成绩单”,能够直观地反映出它的性能优劣。

3.1 容量

内存容量(Capacity),顾名思义,就是内存条能够存储的数据量。一般来说,内存容量越大,电脑的运行速度就越快,因为可以同时处理的数据就越多。但是,并不是说内存容量越大就一定越好,因为还需要考虑其他因素,比如内存的频率、时序等。

3.2 频率

内存频率(Memory Frequency),指内存所能达到的最高工作频率。频率越高,数据传输速度就越快。常见的内存频率有100MHz、133MHz、150MHz、166MHz、200MHz、233MHz、266MHz等。一般来说,相同容量的内存条,频率越高价格就越贵。

关于内存频率,里面是有猫腻的,比如DDR4 2400,频率难不成是2400MHz?其实根本没有那么大,真实的频率只有150MHz。关于这个问题老金后面会专门写篇文章。

3.3 带宽

内存带宽(Memory Bandwidth)就是内存条每秒钟能够传输的最大数据量。带宽越大,数据传输的速度就越快。

内存频率和带宽都是反映存取数据快慢的指标。内存带宽的计算公式是:带宽=频率×位宽/8。

位宽是一个时钟周期内所能传送数据的位数,以bit为单位,所以需要除以8转换成字节。因此,在选择内存条时,除了考虑频率外,还需要关注它的位宽。

还是以DDR4 2400为例,频率为150MHz,位宽为1024bit,则带宽为:

150 M H z × 1024 b i t 8 = 19.2 G B \frac{150MHz\times1024bit}{8}=19.2GB8150MHz×1024bit =19.2GB

这个19.2GB就是你能查到的DDR4 2400的带宽。

实际上这个带宽也有水分,因为频率单位的换算关系是1000,而字节的换算单位是1024,上面的19.2GB是实际上是用1000作为换算单位的,即它的计算过程是这样的:

150 M H z × 1024 b i t 8 = 150 × 1 0 6 H z × 1024 b i t 8 B = 150 × 1 0 6 H z × 1024 b i t 8 × 1 0 9 G B = 19.2 G B \begin{align*} \frac{150MHz\times1024bit}{8}&=\frac{150\times10^6Hz\times1024bit}{8} B\ &=\frac{150\times10^6Hz\times1024bit}{8\times10^9} GB\ &=19.2GB \end{align*}8150MHz×1024bit =8150×106Hz×1024bit B=8×109150×106Hz×1024bit GB=19.2GB

严格来讲应该这样算:

150 M H z × 1024 b i t 8 = 150 × 1 0 6 H z × 1024 b i t 8 B = 150 × 1 0 6 H z × 1024 b i t 8 × 102 4 3 G B = 17.9 G B \begin{align*} \frac{150MHz\times1024bit}{8}&=\frac{150\times10^6Hz\times1024bit}{8} B\ &=\frac{150\times10^6Hz\times1024bit}{8\times1024^3} GB\ &=17.9GB \end{align*}8150MHz×1024bit =8150×106Hz×1024bit B=8×10243150×106Hz×1024bit GB=17.9GB

3.4 时序

内存时序(Memory Timings),是内存条的一个重要参数,它表示内存条在接收到读写指令后到完成读写操作所需要的时间。时序越小,内存的响应时间就越短,性能也就越好。但是,时序的降低往往会带来功耗的增加和稳定性的下降,所以需要在性能和稳定性之间找到一个平衡点。

3.5 双通道与多通道技术

为了进一步提高带宽利用率,现代主板普遍支持双通道乃至四通道模式。在这种情况下,每一对DIMM都可以被视为一个独立的传输通道,从而显著增强了系统的吞吐能力。此外,某些高端服务器还会配备ECC校验功能,有效降低了数据传输错误的概率。

四、内存条的发展趋势

近年来,随着硬件制造工艺不断进步,内存领域也涌现出一批令人瞩目的新技术:

  • HBM(High Bandwidth Memory):高带宽内存直接安装在GPU旁边,大幅缩短了二者之间的物理距离,实现了前所未有的数据传输速率。

  • GDDR(Graphics Double Data Rate):专为图形渲染设计的高性能显存,拥有更高的频率和更低的延迟,广泛应用于游戏显卡和专业工作站。

  • 3D XPoint:英特尔推出的非易失性存储介质,结合了闪存和传统DRAM的优点,提供了接近DRAM的速度和持久化特性。
