Xbar控制图是一种常用的统计图表，主要用于监控生产过程、质量管理、金融分析等多个领域的数据变化趋势。通过绘制数据点在均值线周围的分布情况，Xbar控制图可以帮助识别过程中的异常波动，从而采取相应的改进措施。本文将详细介绍Xbar控制图的定义、应用、创建步骤、分析方法，并提供Python代码示例。

定义

Xbar控制图（X-Bar Chart）是一种统计图表，用于展示数据分布情况。它通过绘制一系列数据点在均值线（通常为X轴）周围的分布情况来显示数据的波动性。这种图表可以用来监控生产过程、质量管理、金融分析等多个领域的数据变化趋势。

应用

Xbar控制图广泛应用于工业生产和质量管理中，例如：

• 生产过程监控：通过Xbar控制图可以监控生产线上的产品质量，如不良率、次品率等关键指标的变化。
• 质量管理：在质量管理体系中，Xbar控制图可以帮助识别过程中的异常波动，从而采取相应的改进措施。
• 金融分析：金融机构可以使用Xbar控制图来分析投资组合或单一投资产品的收益波动。

创建步骤

1. 收集数据：首先需要收集一段时间内的相关数据。
2. 计算均值：确定数据集的平均数，这将是X轴上的中心线。
3. 绘制散点：将每个数据点与均值进行比较，并将结果绘制在Y轴上。
4. 添加控制线：在Y轴上添加几条水平线作为控制线，通常是±1、±2、±3等标准差线。
5. 分析数据：观察数据点是否超出控制线，从而判断数据是否在可接受的范围内。

分析方法

1. 稳定性评估：查看数据点是否在控制线内保持稳定，如果超出控制线可能意味着存在问题。
2. 趋势分析：通过Xbar控制图可以发现数据随时间变化的趋势，比如逐渐上升或下降的趋势。
3. 异常值检测：如果某个数据点明显偏离其他数据，可能表明存在异常情况。

实际案例

在Python中，可以使用matplotlib库来绘制Xbar控制图，以下是使用Python绘制Xbar控制图的基本步骤：

1. 收集数据：首先，你需要收集一定数量的数据点，这些数据点将用于绘制控制图。
2. 计算统计量：对于Xbar控制图，你需要计算每个子组的均值（Xbar）和子组内的标准差（S）。
3. 确定控制限：通常，控制限是基于子组均值的标准偏差的倍数，如3倍标准偏差。
4. 绘制图表：使用matplotlib库中的pyplot模块来绘制Xbar和控制限。

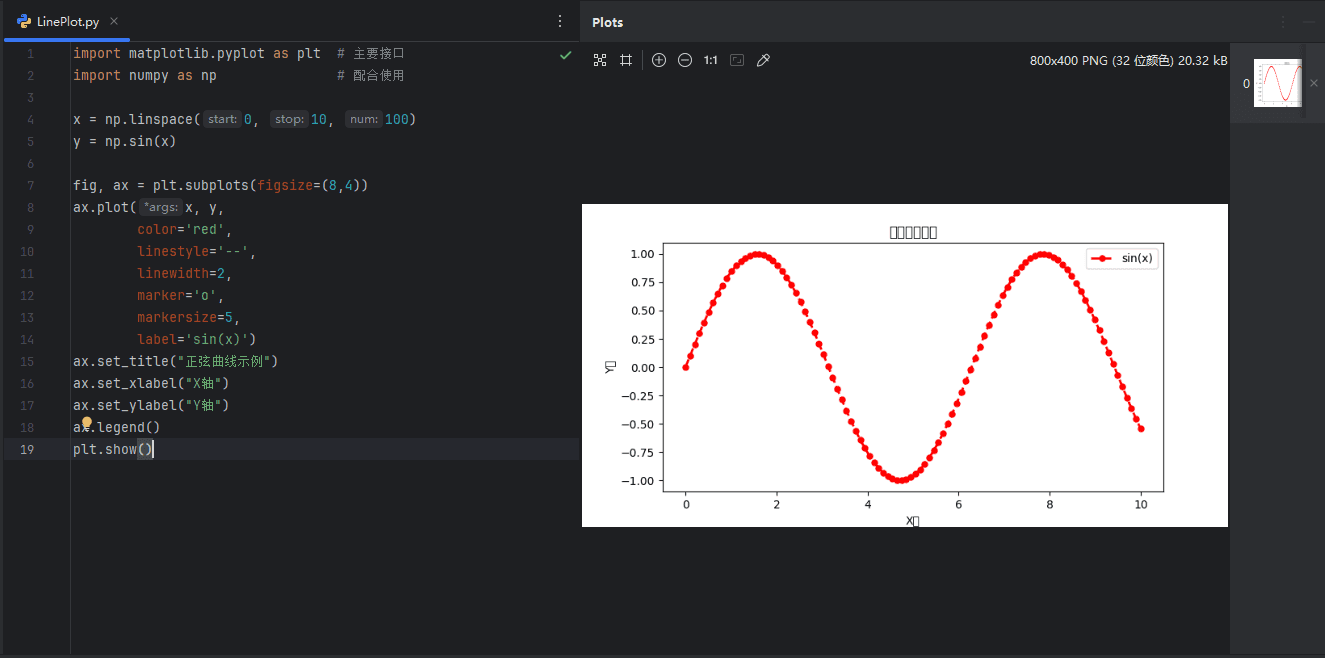

import matplotlib.pyplot as plt
import numpy as np
from matplotlib import rcParams
rcParams['font.family'] = 'SimHei'

# 假设我们有一组子组数据
subgroup_data = np.random.normal(100, 5, (20, 5))  # 20个子组，每个子组5个数据点

# 计算每个子组的均值
subgroup_means = np.mean(subgroup_data, axis=1)

# 计算中心线（整体均值）
center_line = np.mean(subgroup_means)

# 计算控制限（这里使用3倍标准差）
std_dev = np.std(subgroup_means)
upper_control_limit = center_line + 3 * std_dev
lower_control_limit = center_line - 3 * std_dev

# 绘制Xbar控制图
plt.figure(figsize=(10, 5))
plt.plot(subgroup_means, marker='o', linestyle='-', color='blue')
plt.axhline(center_line, color='green', linestyle='-', label='中心线')
# 绘制控制限
plt.axhline(y=upper_control_limit, color='red', linestyle='--', label='UCL')
plt.axhline(y=lower_control_limit, color='red', linestyle='--', label='LCL')
plt.legend()
plt.title('Xbar Control Chart')
plt.show()
