数字万用表怎么查短路？详细指南

在电子产品的修理和维护过程中，短路问题是常见而棘手的故障之一。为了有效地排除短路故障，数字万用表成为了不可或缺的工具。本文将详细介绍如何使用数字万用表查找短路问题，并提供相关的步骤和注意事项。

什么是短路？

短路是指电流在电路中沿着意外的路径流动，通常是由于绝缘层损坏、导线接触不良或组件故障造成的。这种情况不仅会导致设备无法正常工作，还可能对设备造成严重损坏，甚至引发安全隐患。

数字万用表的基础知识

数字万用表是一种可以测量电压、电流和电阻的仪器，主要由显示屏、旋转开关和测试探针构成。使用万用表检查短路时，主要依靠其电阻测量功能。

使用数字万用表查短路的步骤

1. 准备工作

在开始测量前，需要进行以下准备：

• 切断电源：在检查电路及测量前，确保设备电源已切断，以避免误触电或损坏万用表。
• 选择合适的工具：确保万用表处于良好工作状态，检查电池是否有电。准备好测试探针，确保其干净无损。

2. 设置万用表

启动万用表后，将旋转开关调至电阻（Ω）测量档。这是最常用来检测短路的设置。部分高档万用表可能有“二极管测试”功能，也可以选择此选项。

3. 测量电路

根据需要测量的电路类型，执行以下操作：

• 连接探针：将黑色探针插入COM插口，红色探针插入Ω插口。然后，将探针接触待测电路的两个终端。
• 读取数值：观察万用表的读数。如果显示“0”或接近“0”的数值，说明电路存在短路。如果读数是无限大或接近∞，则电路是正常的，没有短路。

4. 定点排查

如果在整个电路中发现短路，需要逐步缩小排查范围：

• 逐步测量：对电路的每个部分进行测量。例如，可以从电源开始，然后测量每个组件和连接点，寻找哪一部分的读数为0。
• 检查综合性测试：可以逐步拆卸电路，分段进行测试，以快速找到短路的具体位置。

5. 确认修复

一旦找到短路问题所在，可以进行必要的修复。再一次连接万用表，确认修复完成后，电路的电阻值转为无限大，表明短路已经消除。

注意事项

1. 安全第一：在断电操作时，确保环境干燥，并避免使用破损的测试探针。
2. 了解设备：不同行业的设备可能有不同的电气特性，了解具体设备的电路结构有助于提高检测效率。
3. 专业知识：如果不熟悉电路或修理技术，建议寻求专业人员的帮助，以确保安全。

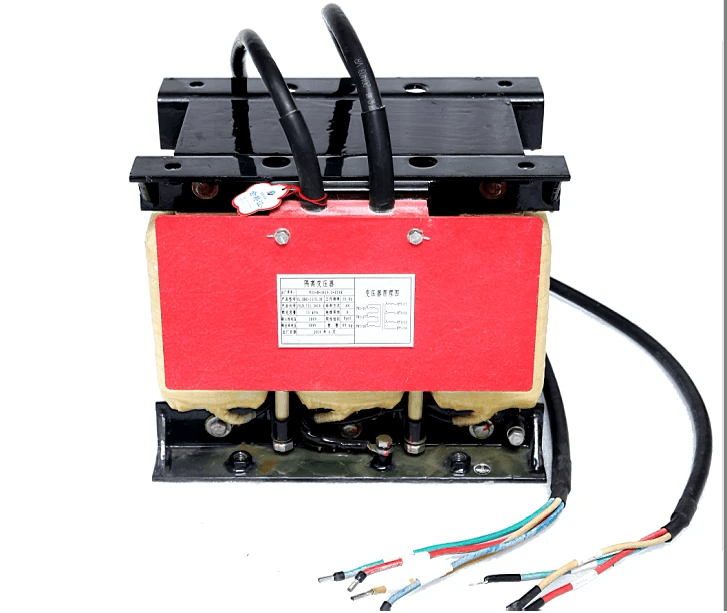

4. 避免误判：有些组件在正常工作时可能会显示低电阻，例如电机或变压器，检查时需结合实际情况综合判断。

数字万用表是查找短路故障的重要工具。通过正确的测量步骤和细致的排查，可以有效地定位短路问题并进行修复。希望本文对您在使用数字万用表查短路时有所帮助。保持安全意识，享受电子修理的乐趣！

本文原文来自AGITEK
